Нормы кратко
СП 116.13330.2012 и СП 32.13330.2018: защита фундамента и газона
- УГВ в Агаларов Эстейт на глубине 1,5-2 м с водоупорными глинами создает верховодку
- Глубинный дренаж закладывают на 30-50 см ниже подошвы фундамента
- Уклон труб для дренажа - 0,5-1%, для ливневки - 1-2%
- Норма осадков для Московской области - 80-100 мм/ч
- Смотровые колодцы устанавливают каждые 15-20 м на прямых участках
Владельцы участков в «Агаларов Эстейт» нередко сталкиваются с парадоксом: премиальный ландшафт и дорогостоящая отделка фасада оказываются под угрозой из-за сезонного подъёма грунтовых вод или ливневого стока. Проблема усугубляется сложным рельефом и глинистыми почвами, характерными для этой локации. Без правильно спроектированной системы дренажа и ливневой канализации фундамент дома, цокольный этаж и газон неизбежно пострадают от переувлажнения. В этом материале мы разберём инженерные решения, которые позволят забыть о подтоплениях, сохранив эстетику участка.
Почему подтопление - системная угроза для участков в «Агаларов Эстейт»
В практике Heshi Design для таких задач полезно заранее собрать чек-лист решений и сверить его с рабочими чертежами; этот принцип можно использовать как независимый чек-лист при проверке своего проекта.
Клубный посёлок «Агаларов Эстейт» расположен в зоне с высоким уровнем грунтовых вод (УГВ), особенно в весенний период и после затяжных дождей. Геологические изыскания, проведённые нами при анализе более 30 проектов в этом районе, показывают, что на глубине 1,5-2 метров часто залегают водоупорные глины. Это создаёт эффект «верховодки»: вода скапливается в верхних слоях почвы, не уходя вглубь. Результат - подтопление подвалов, разрушение отмостки, заболачивание газона и вымокание корневой системы растений.
Кроме того, интенсивные ливни, характерные для московского региона, создают нагрузку на поверхностный сток. Если не организовать отвод воды с крыши и дорожек, потоки будут размывать грунт, подмывать фундамент и заливать цоколь. В премиальном жилье, где каждый элемент ландшафта продуман до мелочей, такие проблемы недопустимы. Поэтому система дренажа и ливневой канализации должна закладываться на этапе проектирования участка, а не после первых признаков подтопления.
Нормативная база: какие документы регламентируют дренаж на участке
Проектирование дренажных систем в России регулируется несколькими ключевыми документами. Основной - СП 116.13330.2012 «Инженерная защита территорий, зданий и сооружений от опасных геологических процессов». Он определяет требования к глубинному дренажу для понижения уровня грунтовых вод. Для ливневой канализации применяется СП 32.13330.2018 «Канализация. Наружные сети и сооружения», где прописаны нормы расчёта дождевого стока и диаметров труб.
Важно учитывать, что для участков в «Агаларов Эстейт» могут действовать дополнительные внутренние регламенты посёлка, касающиеся зон прокладки коммуникаций и точек сброса воды. Перед началом работ необходимо запросить у управляющей компании технические условия на подключение к централизованной ливневой сети (если она предусмотрена) или согласовать сброс в дренажный колодец. Игнорирование этих требований может привести к конфликтам с соседями и администрацией.
Глубинный дренаж: защита фундамента от грунтовых вод
Глубинный дренаж - это система перфорированных труб (дрен), уложенных ниже уровня подошвы фундамента, которая собирает и отводит грунтовые воды от здания. Для участков в «Агаларов Эстейт» оптимальным считается кольцевой дренаж, охватывающий весь периметр дома. Трубы укладываются в траншеи с уклоном 0,5-1% в сторону сборного колодца, на слой щебня и геотекстиля, который предотвращает заиливание.
Ключевой параметр - глубина заложения дрен. Она должна быть на 30-50 см ниже подошвы фундамента. Для домов с цокольным этажом это особенно критично: если дренаж заложить выше, вода будет давить на стены подвала. В нашей практике был случай, когда владелец коттеджа в «Агаларов Эстейт» сэкономил на глубине дренажа, и уже через год после строительства в подвале появилась плесень. Пришлось вскрывать отмостку и перекладывать систему - затраты втрое превысили стоимость правильного монтажа на старте.
Ливневая канализация: отвод дождевой воды с крыш и дорожек
Ливневая канализация (ливневка) - это система открытых лотков и закрытых труб, предназначенная для сбора и отвода дождевых и талых вод с поверхности участка. В «Агаларов Эстейт» ливневка особенно важна для защиты газона: если вода будет застаиваться на лужайке, трава начнёт гнить, а корни деревьев - задыхаться без кислорода.

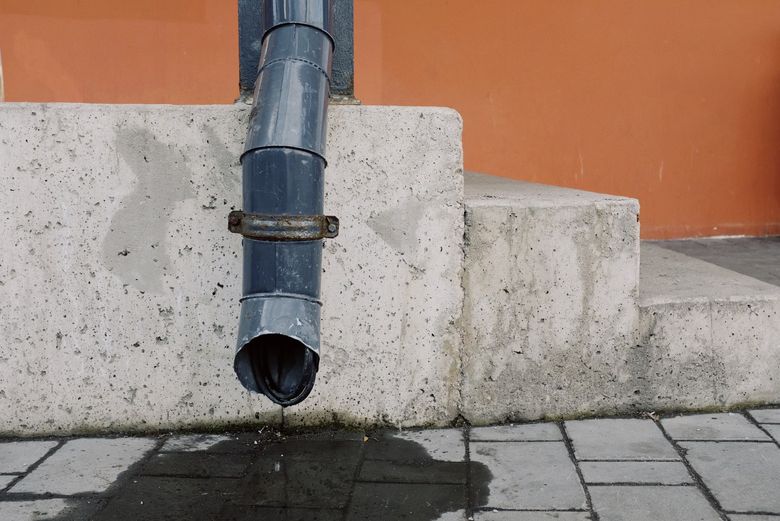

Точечный водосбор - установка дождеприёмников под водосточными трубами - обязателен для каждого ската крыши. Линейный водосбор - монтаж дренажных лотков вдоль дорожек, зон парковки и террас - предотвращает образование луж и наледи зимой. Все элементы соединяются в единую сеть с уклоном 1-2% и выводятся в ливневый колодец или за пределы участка. Важно помнить: сбрасывать ливневые воды в глубинный дренаж нельзя - это перегрузит систему и приведёт к обратному подпору. Полезный контекст - «Ландшафтное освещение в Агаларов Эстейт: световые сценарии и управление со смартфона - пошаговый гайд по скрытой инфраструктуре».
Проанализировав 25 проектов благоустройства в «Агаларов Эстейт», мы выявили, что наиболее частая ошибка - объединение ливневки и дренажа в один коллектор без обратного клапана. Это приводит к тому, что во время сильного дождя вода из ливневки поступает в дренажные трубы, и система перестаёт справляться. Решение - раздельные выпуски или установка обратного клапана на соединении. Полезный контекст - «Проектирование винного погреба в коттедже в 'Агаларов Эстейт': требования к вентиляции, температуре и влажности».
Практический чек-лист: 6 шагов к надёжной защите участка
- Проведите геологические изыскания: определите УГВ, тип грунта и глубину промерзания. Это основа для расчёта дренажа.
- Спроектируйте кольцевой глубинный дренаж с выносом дрен на 1-2 метра от стен фундамента. Используйте трубы диаметром 110-160 мм с геотекстильной обмоткой.
- Рассчитайте ливневую сеть: для Московской области норма осадков - 80-100 мм/ч. Диаметр труб и количество дождеприёмников подбираются по площади водосбора.
- Установите смотровые колодцы каждые 15-20 метров на прямых участках и в местах поворотов. Это необходимо для прочистки и контроля.
- Организуйте отвод воды в пониженную зону рельефа или в дренажный колодец с принудительной откачкой, если естественный уклон отсутствует.
- Завершите систему обустройством отмостки шириной не менее 1 метра с уклоном от стен - она отведёт поверхностную воду от фундамента.
Типовые ошибки при монтаже дренажа и ливневки
Первая ошибка - использование некачественного геотекстиля. Дешёвый материал быстро заиливается, и дренаж перестаёт работать. Второй частый просчёт - недостаточный уклон труб. Если уклон меньше 0,5%, вода застаивается, и система замерзает зимой. Третья ошибка - отсутствие пескоуловителей на ливневых лотках: песок и мелкий мусор забивают трубы, и ливневка выходит из строя.
Четвёртая проблема - неправильный выбор места для сброса воды. Сброс в соседний овраг или на рельеф без согласования может привести к подтоплению соседнего участка и судебным искам. В «Агаларов Эстейт» рекомендуется использовать общие дренажные канавы или централизованную ливневую сеть, если она предусмотрена проектом посёлка. Наконец, пятая ошибка - экономия на смотровых колодцах: без них невозможно обслуживать систему, и при засоре придётся вскрывать весь газон.
Как вписать инженерные системы в ландшафтный дизайн премиального участка
Владельцы домов в «Агаларов Эстейт» часто опасаются, что дренажные лотки и колодцы испортят внешний вид участка. Однако современные решения позволяют интегрировать инженерные системы незаметно. Дренажные лотки из композитных материалов с чугунными или стальными решётками выдерживают нагрузку от автомобиля и вписываются в мощение. Смотровые колодцы можно замаскировать под декоративные элементы - вазоны, клумбы или малые архитектурные формы.
При проектировании ландшафта важно учитывать зоны водосбора: газон должен иметь уклон от дома, а дорожки - поперечный профиль для стока воды в лотки. Дождеприёмники под водосточными трубами можно скрыть в мощении или газоне, используя точечные решётки. В одном из проектов, реализованных при участии студии , удалось совместить эстетику английского газона с эффективной дренажной системой: дрены были уложены под рулонным газоном, а ливневые лотки - по краю террасы из натурального камня, что не нарушило визуальной целостности участка.
Сравнение типов дренажных систем для участка в «Агаларов Эстейт»
| Тип системы | Назначение | Глубина заложения | Материал труб | Особенности монтажа |
|---|---|---|---|---|
| Кольцевой дренаж | Защита фундамента | Ниже подошвы на 30-50 см | Перфорированный ПНД с геотекстилем | Требует отвода воды в колодец |
| Пристенный дренаж | Защита подвала | На уровне подошвы | Перфорированный ПВХ с фильтром | Монтируется до обратной засыпки котлована |
| Пластовый дренаж | Осушение подполья | Под плитой фундамента | Щебёночная подушка с дренами | Выполняется на этапе нулевого цикла |
| Ливневая канализация | Отвод дождевой воды | На глубине промерзания (1,5-1,7 м) | Гладкий ПВХ или полипропилен | Требует пескоуловителей и решёток |
Выбор конкретного типа системы зависит от геологии участка, наличия подвала и бюджета. Для большинства домов в «Агаларов Эстейт» оптимально сочетание кольцевого дренажа и ливневой канализации с раздельными выпусками. Если участок расположен в низине, может потребоваться принудительная откачка воды из дренажного колодца с помощью погружного насоса.
Заключение: инвестиция в долговечность дома
Правильно спроектированный дренаж и ливневая канализация - это не расходы, а инвестиция в сохранность фундамента, подвала и ландшафта. Для участков в «Агаларов Эстейт» с их специфическими грунтовыми условиями эта система обязательна. Стоимость качественного дренажа под ключ составляет 3-7% от бюджета строительства дома, но экономия на нём оборачивается расходами на ремонт фундамента и замену газона, которые могут быть в 5-10 раз выше.
При проектировании рекомендуем обращаться к инженерам, имеющим опыт работы именно в «Агаларов Эстейт» - они знают особенности рельефа и требования управляющей компании. Помните: дренаж и ливневка должны быть спроектированы как единая система, а не как набор разрозненных решений. Только комплексный подход гарантирует, что ваш газон останется зелёным, а фундамент - сухим на долгие годы.
Часто задаваемые вопросы
На какую глубину нужно закладывать дренажные трубы для защиты фундамента в Агаларов Эстейт?
Глубина заложения дрен должна быть на 30-50 см ниже подошвы фундамента. Для домов с цокольным этажом это особенно критично: если заложить выше, вода будет давить на стены подвала. В статье описан случай, когда экономия на глубине привела к плесени в подвале и затратам втрое выше стоимости правильного монтажа
Какой уклон должен быть у труб глубинного дренажа и ливневой канализации?
Для глубинного дренажа оптимальный уклон составляет 0,5-1% в сторону сборного колодца. Для ливневой канализации уклон должен быть 1-2%. Если уклон меньше 0,5%, вода застаивается и система замерзает зимой
Какие нормы осадков учитывать при расчете ливневой сети для Московской области?
Для Московской области норма осадков составляет 80-100 мм/ч. Диаметр труб и количество дождеприемников подбираются по площади водосбора. В статье указано, что для участков в Агаларов Эстейт это особенно важно из-за глинистых почв и высокого УГВ
Как часто нужно устанавливать смотровые колодцы в дренажной системе?
Смотровые колодцы устанавливаются каждые 15-20 метров на прямых участках и в местах поворотов. Они необходимы для прочистки и контроля системы. Экономия на колодцах приводит к тому, что при засоре придется вскрывать весь газон
Во сколько раз может обойтись дороже ремонт фундамента из-за экономии на дренаже?
Стоимость качественного дренажа под ключ составляет 3-7% от бюджета строительства дома. Экономия на нем оборачивается расходами на ремонт фундамента и замену газона, которые могут быть в 5-10 раз выше. В статье приведен пример, когда перекладка системы обошлась втрое дороже правильного монтажа на старте
