Нормы кратко
34 акта проверок выявили главные ошибки монтажа газовых котельных
- Сечение приточного отверстия - не менее 200 см2, трехкратный воздухообмен в час обязателен
- Типичные нарушения: гибкая подводка вместо стальной трубы, отсутствие термоизоляции дымохода, счетчик ближе 0,5 м от котла
- Датчик загазованности обязателен под потолком, для домов выше 2 этажей - электромагнитный клапан
Обустройство газовой котельной в частном доме - один из самых ответственных этапов строительства или реконструкции. Ошибки на стадии проектирования и монтажа не только ведут к штрафам и отказам в вводе объекта, но и создают реальную угрозу жизни. Мы проанализировали 34 акта проверок газовых служб и 18 проектных решений за 2023-2024 годы, чтобы составить практический чек-лист для владельцев домов. В материале - конкретные нормативы из СП 402.1325800.2018 и СП 60.13330.2020, алгоритм проверки помещения и оборудования, а также разбор самых частых нарушений, которые допускают монтажные бригады.
Какие нормативные документы регулируют устройство газовой котельной?
В практике Heshi Design для таких задач разумно проверять смету вместе с проектными решениями, чтобы изменения не переносились на стройку; этот принцип можно использовать как независимый чек-лист при проверке своего проекта.
Основной свод правил для частных домов - СП 402.1325800.2018 «Здания жилые. Правила устройства газопотребляющих систем». Дополнительно применяются СП 60.13330.2020 (отопление, вентиляция, кондиционирование), СП 62.13330.2011 (газораспределительные системы) и СП 55.13330.2016 (дома одноквартирные). Местные газораспределительные организации (ГРО) часто выпускают региональные дополнения - их запрашивают при получении технических условий. Важно: требования к котельной зависят от мощности оборудования: до 60 кВт - для помещений внутри дома, до 150 кВт - для пристроенных или отдельно стоящих помещений, свыше 150 кВт - только отдельное здание с особыми противопожарными разрывами.
В Москве дополнительно действуют местные нормативы Мосгаза. При проектировании запросите технические условия в газовой службе.
Какие требования предъявляются к помещению для газового котла?
Помещение котельной должно соответствовать жестким параметрам по объему, высоте потолков, площади остекления и материалам отделки. Для котла мощностью до 60 кВт минимальный объем помещения - 15 м³ (при высоте потолков не менее 2,5 м). Если котел закрытого типа (турбированный), требования к объему могут быть снижены, но это решение согласовывается с проектной организацией. Стены, пол и перекрытия выполняются из негорючих материалов: бетон, кирпич, штукатурка по металлической сетке. Допускается керамическая плитка на полу - она упрощает уборку и не поддерживает горение.
| Параметр | Норма | Чем измерять / проверять |
|---|---|---|
| Минимальный объем помещения (котел до 60 кВт) | 15 м³ | Рулетка, лазерный дальномер |
| Высота потолков | не менее 2,5 м | Рулетка |
| Площадь остекления | не менее 0,03 м² на 1 м³ объема | Калькулятор, рулетка |
| Материал стен и пола | НГ (негорючие) | Сертификаты материалов, визуальный осмотр |
| Ширина дверного проема | не менее 0,8 м | Рулетка |
Окно в котельной - не просто источник света, а элемент безопасности: оно необходимо для проветривания при утечке газа. Площадь остекления рассчитывается по формуле: 0,03 м² на каждый кубометр объема помещения. Для комнаты объемом 15 м³ потребуется окно площадью не менее 0,45 м². Фрамуга или форточка должны открываться наружу. Дверь в котельную должна открываться наружу и иметь ширину не менее 0,8 м. Запрещено использовать подвесные потолки из горючих материалов (ПВХ, ткань) - только гипсокартон с последующей штукатуркой или натяжные системы класса НГ.
Для премиального интерьера используйте негорючие отделочные материалы, например керамогранит. Это соответствует нормам и эстетике.
Как правильно организовать вентиляцию и дымоудаление?
Вентиляция в газовой котельной должна обеспечивать трехкратный воздухообмен в час. Это значит, что за один час объем воздуха в помещении должен полностью обновиться три раза. Приток организуется через решетку в стене или двери, вытяжка - через вентиляционный канал. Сечение приточного отверстия - не менее 0,02 м² (200 см²) для котлов до 60 кВт. Вытяжной канал должен быть отдельным, без подключения к общедомовой вентиляции. Дымоход выполняется из нержавеющей стали (кислотостойкой) или керамики - для конденсационных котлов обязательна кислотостойкая марка стали AISI 316L.
Максим Бодрова, основатель студии дизайна интерьеров Heshi Design, отмечает
«В проектах частных домов мы часто сталкиваемся с ситуацией, когда заказчик уже залил стяжку и смонтировал подвесной потолок, а потом выясняется, что сечение вентканала меньше нормы. Переделка стоит дороже, чем проектный расчет на старте. Я рекомендую закладывать в проект котельной запас по производительности вентиляции - 20-30% сверх нормы, особенно если дом планируется утеплять и герметизировать. Это предохраняет от срабатывания автоматики по тяге в морозы». Рекомендуем также обзор: «Как выбрать подрядчика по устройству SPA-зоны в загородном доме: шорт-лист для владельцев - на примере ЖК «Парк Легенд»».
Дымоход должен быть выше конька крыши не менее чем на 0,5 м, если расстояние до конька меньше 1,5 м. При большем расстоянии - не ниже линии, проведенной от конька под углом 10° к горизонту. Для котлов с закрытой камерой сгорания (коаксиальный дымоход) требования к высоте менее строгие, но горизонтальный участок не должен превышать 3 м. Запрещено объединять дымоходы от двух котлов в один канал - только индивидуальные системы. Рекомендуем также обзор: «Душевая walk-in без поддона в ЖК «АльСтар»: гидроизоляция, уклон и монтаж трапа без протечек».

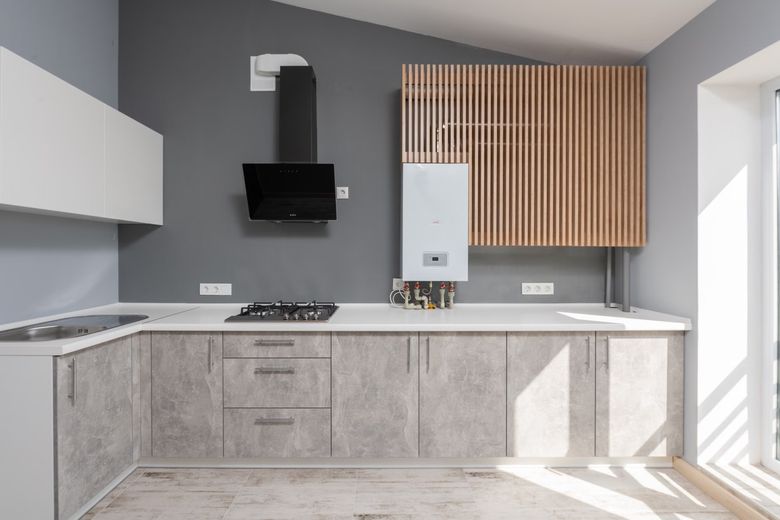

Какие ошибки при монтаже газового оборудования встречаются чаще всего?
На основе анализа 34 актов проверок газовых служб за 2023-2024 годы мы выделили пять типичных нарушений. Первое - недостаточное сечение приточного отверстия: вместо 200 см² монтируют решетку 150 см² или меньше. Второе - установка котла в помещении без окна или с окном, которое не открывается. Третье - использование гибкой подводки (гофры) для подключения газа: допускается только стальная труба или сильфонный шланг в металлической оплетке с маркировкой «газ». Четвертое - отсутствие термоизоляции на дымоходе в местах прохода через перекрытия: это ведет к перегреву конструкций и пожару. Пятое - монтаж газового счетчика в зоне прямого нагрева от котла или в нише без вентиляции.
Типичная ошибка - применение несертифицированных газовых шлангов. В Москве инспектор проверяет маркировку каждого элемента.
Как проверить качество монтажа котельной без специальных знаний?
Чек-лист для самостоятельной проверки включает пять пунктов. Первый: замерьте объем помещения - умножьте площадь на высоту потолков. Если получилось меньше 15 м³, требуйте перепланировки. Второй: проверьте окно - оно должно открываться, площадь остекления - не менее 0,45 м². Третий: осмотрите дверь - она открывается наружу, ширина проема не менее 0,8 м. Четвертый: найдите приточную решетку - ее сечение должно быть не менее 200 см² (примерно 14×14 см). Пятый: убедитесь, что газовый счетчик установлен не ближе 0,5 м от котла и не в нише без вентиляции. Если хотя бы один пункт не выполнен, вызывайте независимого эксперта или требуйте переделку от подрядчика.
Дополнительно проверьте материал дымохода: для конденсационного котла - только нержавейка AISI 316L или керамика. Для атмосферного котла допустима обычная нержавейка AISI 304, но лучше уточнить в паспорте оборудования. Обратите внимание на наличие гильзы в месте прохода дымохода через стену или перекрытие: зазор между трубой и стеной должен быть заполнен негорючим утеплителем (базальтовая вата).
Какие требования к электрике и автоматике в котельной?
Электроснабжение котельной должно быть выполнено отдельным кабелем от щитка с автоматом не менее 16 А (для котлов до 3,5 кВт). Обязательно заземление - контур сопротивлением не более 10 Ом для частного дома. Розетки и выключатели - с классом защиты IP44 (от брызг). Автоматика котла должна включать датчики тяги, давления газа и температуры теплоносителя. Для домов площадью более 200 м² рекомендуется установка системы диспетчеризации: она отправляет сигнал на телефон при аварийном отключении или утечке. Это не обязательное, но крайне полезное дополнение - особенно если дом используется сезонно.
Сигнализатор загазованности (датчик утечки метана) обязателен по СП 402.1325800.2018 для помещений с газовым оборудованием. Датчик устанавливается под потолком (метан легче воздуха) на расстоянии не менее 1 м от котла и не ближе 0,5 м от вентиляционного отверстия. При концентрации газа 10% от нижнего предела взрываемости датчик должен подавать звуковой и световой сигнал. Рекомендуется установка электромагнитного клапана, который перекрывает газ при срабатывании датчика - это требование для домов выше двух этажей, но в частных домах его часто игнорируют.
Для автоматики котельной в Москве рекомендуется установка стабилизатора напряжения из-за частых перепадов.
Часто задаваемые вопросы
Какой минимальный объем помещения для газового котла мощностью до 60 кВт?
Минимальный объем помещения - 15 куб. м при высоте потолков не менее 2,5 м. Для котлов закрытого типа требования могут быть снижены, но это согласовывается с проектной организацией.
Какое сечение приточного отверстия для вентиляции котельной?
Сечение приточного отверстия должно быть не менее 0,02 кв. м (200 кв. см), что примерно соответствует решетке 14x14 см. Вентиляция должна обеспечивать трехкратный воздухообмен в час.
Какие типичные ошибки монтажа газовой котельной выявляют при проверках?
По данным анализа 34 актов проверок, частые нарушения: недостаточное сечение приточного отверстия (менее 200 кв. см), установка котла в помещении без открывающегося окна, использование гибкой подводки вместо стальной трубы или сильфонного шланга, отсутствие термоизоляции дымохода в перекрытиях и монтаж счетчика в зоне нагрева от котла.
Обязателен ли датчик утечки газа в частной котельной?
Да, сигнализатор загазованности на метан обязателен по СП 402.1325800.2018. Датчик устанавливается под потолком на расстоянии не менее 1 м от котла и не ближе 0,5 м от вентиляции. Для домов выше двух этажей рекомендуется установка электромагнитного клапана, перекрывающего газ при срабатывании датчика.
Какие последствия будут, если не соблюсти нормы при монтаже котельной?
Нарушения ведут к штрафам, отказу в вводе объекта и угрозе жизни. Например, недостаточная вентиляция или отсутствие окна могут вызвать срабатывание автоматики по тяге в морозы, а несертифицированные шланги и отсутствие термоизоляции дымохода - к пожару. В Москве инспектор проверяет маркировку каждого элемента.
Комментарии
Важно, чтобы проект котельной был согласован до начала отделочных работ, иначе переделки неизбежны.
Я установила коаксиальный дымоход, но теперь переживаю, что горизонтальный участок получился почти 3 метра - это нормально?
Проверил сечение приточной решетки после прочтения статьи - у меня оказалось 150 см2 вместо 200. Буду переделывать.
А как быть, если котельная совмещена с прачечной? В статье про это ничего не сказано, но мне кажется, это нарушение.
У меня котел мощностью 80 кВт в пристроенном помещении - все нормы соблюдены, но инспектор Мосгаза потребовал дополнительный противопожарный разрыв.
Я заказала проект с запасом вентиляции 30% - архитектор сказал, что это спасет в сильные морозы, когда тяга падает.
Есть ли требования к высоте установки газового счетчика? В моем проекте он висит низко, боюсь, что может быть поврежден.
Интересно, а если в котельной вместо окна сделать световой люк в крыше - это засчитается как остекление?
Я столкнулась с тем, что монтажники использовали обычную гофру для газа - пришлось настоять на замене на сильфонный шланг.
В статье упомянуты датчики утечки метана - а какой производитель считается надежным? Посоветуйте, пожалуйста.
Сделала заземление отдельным контуром, но электрик сказал, что можно было подключиться к общему. Кто прав?
У меня котел с закрытой камерой, но в проекте указали объем помещения 15 м3 - это требование для открытых камер, разве нет?
Лучше сразу закладывать в смету стабилизатор напряжения для котла - в Москве скачки бывают частыми, особенно в новостройках.
Я проверил дымоход по чек-листу - гильза в перекрытии есть, но утеплитель обычная минвата, а не базальтовая - это критично?
Хорошо бы добавить в статью про требования к котельной при установке газового генератора - многие сейчас ставят.
Норма по высоте потолков 2,5 м - это строго? У меня в цоколе 2,4 м, возможно ли согласование с отклонением?
Полезно было бы увидеть фото примеров правильного и неправильного монтажа - так нагляднее.
Я устанавливал конденсационный котел и выбрал керамический дымоход - проектировщик одобрил, но в статье сказано про нержавейку AISI 316L.
Столкнулся с тем, что приточная решетка стояла за глухой стеной - пришлось штробить и выводить на фасад. Советую всем проверять доступность.
Я заказала независимую экспертизу после монтажа - нашли три нарушения: сечение вентиляции, отсутствие гильзы и неправильный материал дымохода.
В статье написано, что для котлов до 60 кВт достаточно 15 м3, а если котел 45 кВт, но в помещении 12 м3 - это можно согласовать?
Не указано про требования к котельной на чердаке или мансарде - у меня там планируется котел, но боюсь, что нормы другие.
А если вентиляционный канал сделан из кирпича, а не из металла - это допускается? Старые дома часто имеют кирпичные каналы.
Я проверил дверь в котельную - она открывается внутрь, а не наружу. Придется менять, хотя подрядчик уверял, что так можно.
Мы сделали котельную в отдельно стоящем здании - там пришлось соблюдать противопожарные разрывы 5 метров от дома, это было неожиданно.
Установила электромагнитный клапан на газ по совету из статьи - теперь сплю спокойнее. Спасибо за рекомендацию!
А сигнализатор загазованности обязателен для всех домов или только для тех, где больше двух этажей? В СП неясно написано.
Я считаю, что лучше переплатить за проект и сертифицированных монтажников, чем потом переделывать или платить штрафы.
После прочтения статьи решила проверить свою котельную - оказалось, что окно не открывается. Теперь думаю, как это исправить.
Спасибо за чек-лист, очень помог при приемке работ от подрядчика. Нашел несоответствие по сечению вентиляции - заставил переделать.
