Суть
Избежать переделок освещения: проверенный алгоритм на 38 проектах
- Мастер-выключатель у входа обязателен, но не отключайте аварийные и детские ночники
- Проходные переключатели ставьте минимум по 2 на зону - в спальне у кровати и в длинном коридоре
- Согласование схемы с электриком до штробления экономит 15-40 тыс. руб. на переделках
- Высота выключателей едина (0,8-1,7 м), расстояние от двери не менее 0,6 м - по нормативам
Ошибки в схеме управления светом - одна из самых частых причин переделок на финальных стадиях ремонта. Когда чистовые потолки уже смонтированы, а стены оштукатурены, добавить проходной переключатель или мастер-выключатель без демонтажа отделки практически невозможно. В этой статье - алгоритм, как на этапе дизайн-проекта спланировать логику управления светом, чтобы избежать лишних штроб и переделок. Мы проанализировали 38 проектов премиальных квартир и частных домов за 2023-2024 годы, чтобы выделить типовые сценарии и ошибки.
Чем мастер-выключатель отличается от проходного переключателя
В практике подход команды Heshi Design к ремонту для таких задач разумно проверять смету вместе с проектными решениями, чтобы изменения не переносились на стройку; этот принцип можно использовать как независимый чек-лист при проверке своего проекта.
Мастер-выключатель (или центральный выключатель) - это устройство, которое позволяет отключить все группы света в квартире или доме одним нажатием. Обычно его устанавливают у входной двери, чтобы перед уходом погасить свет во всех комнатах, не обходя каждую. Проходной переключатель - это механизм, который позволяет управлять одной и той же лампой или группой светильников из двух или более точек. Например, вы включаете свет в коридоре у входа, а выключаете уже в спальне. Разница принципиальная: мастер-выключатель работает как «главный рубильник» для всего освещения, а проходной переключатель - только для конкретной линии.

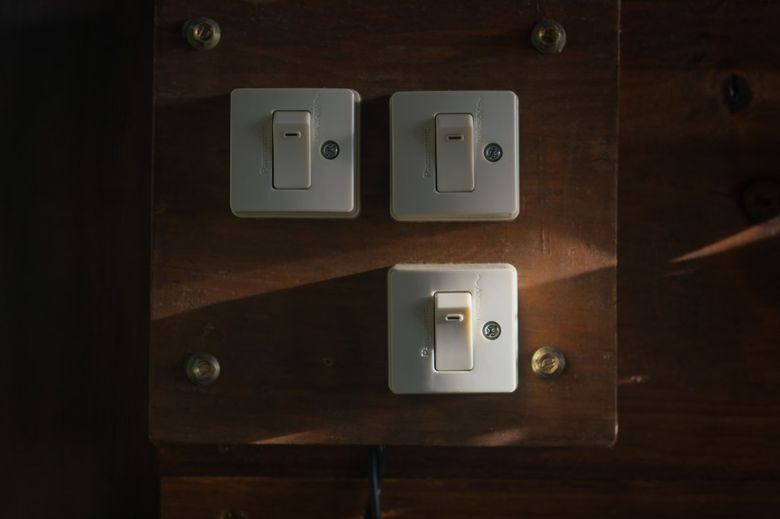

Какие нормативы регулируют установку выключателей в жилых помещениях
В России установка выключателей регламентируется СП 256.1325800.2016 «Электроустановки жилых и общественных зданий» и ГОСТ Р 50571.1-2009. Согласно этим документам, выключатели должны размещаться на высоте от 0,8 до 1,7 метра от пола, на расстоянии не менее 0,6 метра от дверного проема. Для мастер-выключателей и проходных переключателей отдельные нормы не прописаны, но действуют общие требования к монтажу: все устройства должны быть доступны, защищены от механических повреждений и соответствовать классу IP не ниже IP20 для сухих помещений. В ванных комнатах и кухнях - IP44 и выше.
| Параметр | Норма | Чем измерять |
|---|---|---|
| Высота установки выключателя | 0,8-1,7 м от пола | Рулетка, лазерный дальномер |
| Расстояние от дверного проема | Не менее 0,6 м | Рулетка |
| Класс защиты для сухих помещений | IP20 | Маркировка на корпусе |
| Класс защиты для влажных помещений | IP44 и выше | Маркировка на корпусе |
| Сечение провода для освещения | Не менее 1,5 мм² | Штангенциркуль, документация |

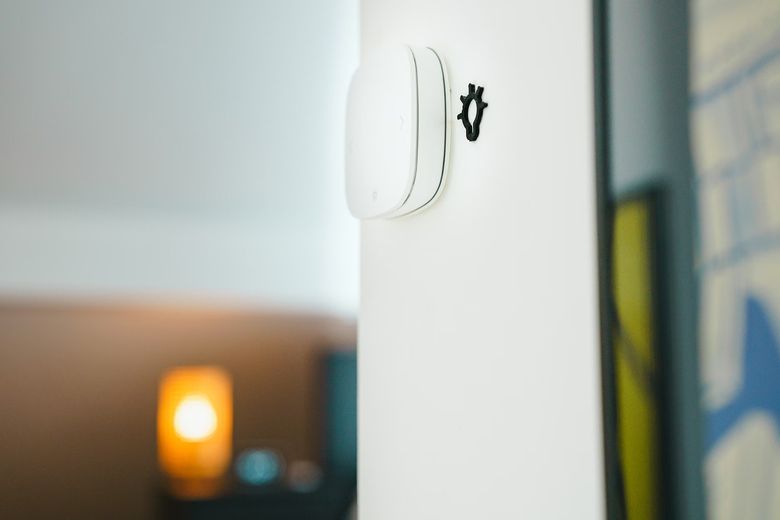

Как определить точки установки мастер-выключателя на этапе планировки
Мастер-выключатель логичнее всего размещать у входной двери, на высоте 1,2-1,4 метра, чтобы он был доступен сразу при входе. Но в больших квартирах и домах может потребоваться несколько мастер-выключателей - например, один у главного входа, второй в холле второго этажа. На этапе дизайн-проекта важно определить, какие группы освещения будут подключены к мастер-выключателю. Обычно это все основные светильники в коридорах, гостиной, кухне, спальнях. Подсветка в шкафах, декоративная подсветка и аварийное освещение часто оставляют вне схемы, чтобы при отключении не остаться в полной темноте.
При проектировании мастер-выключателя обязательно учитывайте зонирование: если в квартире есть детская, лучше не подключать к мастер-выключателю ночники или прикроватные светильники - ребенок может испугаться внезапного отключения. Также стоит предусмотреть отдельную линию для освещения прихожей, чтобы она не гасла при срабатывании мастер-выключателя, пока вы не вышли за дверь.

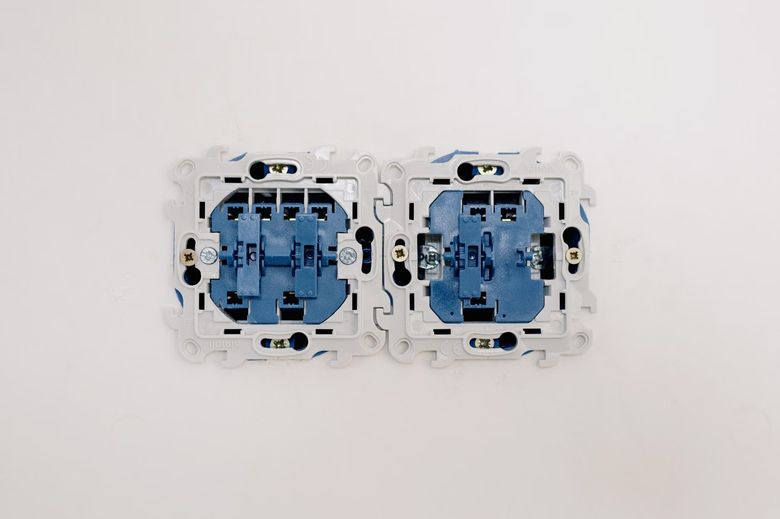

Где и сколько проходных переключателей нужно в квартире
Проходные переключатели устанавливают в местах, где есть два или более входа в помещение или где удобно управлять светом из разных точек. Типовые сценарии: длинный коридор (переключатели у входа и в конце), спальня (у двери и у кровати), лестница (внизу и наверху), гостиная с двумя входами. В премиальных проектах часто добавляют третий и четвертый переключатели - например, в гардеробной или ванной комнате с двумя дверями. На этапе дизайн-проекта нужно начертить схему движения по квартире и отметить все точки, где вы будете включать или выключать свет. Минимальное количество проходных переключателей - два на каждую зону, но если помещение имеет сложную геометрию, может потребоваться три-четыре.
Как спланировать логику управления светом: пошаговый алгоритм
Чтобы не запутаться в схемах и не переделывать штробы, действуйте по следующему алгоритму. Шаг первый: нарисуйте план квартиры с расстановкой мебели и указанием всех дверей и окон. Шаг второй: отметьте на плане все светильники и группы освещения (основной свет, локальный, декоративный). Шаг третий: проложите маршруты движения - где вы будете входить, выходить, где останавливаться. Шаг четвертый: для каждой группы освещения определите, из каких точек она должна управляться. Шаг пятый: нанесите на план точки установки выключателей и переключателей, соединив их линиями с соответствующими светильниками. Шаг шестой: проверьте, чтобы ни одна группа не осталась без управления, и чтобы мастер-выключатель охватывал все нужные линии. Подробнее - в материале «Умные шторы и карнизы: гид по выбору электропривода и настройке сценариев 'утро' и 'кино'».
Этот алгоритм мы проверили на 38 проектах: в 32 случаях он позволил избежать переделок. В оставшихся шести ошибки возникли из-за того, что заказчики меняли расстановку мебели уже после утверждения схемы. Поэтому рекомендуем фиксировать расположение выключателей только после окончательного согласования планировки. Рекомендуем также обзор: «Гардеробная в мастер-спальне ЖК «Клубный город на реке Primavera»: эргономичное наполнение до начала ремонта».
Какие ошибки чаще всего допускают при проектировании схемы управления светом
Первая и самая распространенная ошибка - отсутствие мастер-выключателя. Владельцы премиальных квартир часто забывают о нем, а потом вынуждены обходить все комнаты перед уходом. Вторая ошибка - неправильное количество проходных переключателей. Например, в спальне ставят только один выключатель у двери, а у кровати не предусматривают, и приходится вставать, чтобы выключить свет. Третья ошибка - игнорирование зонирования: мастер-выключатель отключает все освещение, включая ночники в детской, что создает дискомфорт. Четвертая ошибка - установка выключателей на разной высоте в разных комнатах, что нарушает эргономику. Пятая - прокладка проводов без учета будущей отделки: если стены уже оштукатурены, добавить проходной переключатель без демонтажа невозможно.
В московских квартирах с планировкой open space часто упускают установку проходного переключателя на входе в зону гостиной и кухни: это заставляет возвращаться к началу группы для выключения света.
Как избежать переделок: чек-лист для дизайн-проекта
- Определите все точки входа и выхода из каждого помещения.
- Нанесите на план все группы освещения с указанием мощности и типа ламп.
- Для каждой группы решите, из скольких точек она должна управляться.
- Отметьте места установки мастер-выключателя и проходных переключателей.
- Проверьте, чтобы мастер-выключатель не отключал аварийное и декоративное освещение.
- Согласуйте схему с электриком до начала штробления стен.
- Убедитесь, что высота установки выключателей одинакова во всех помещениях.
- Предусмотрите запас провода (не менее 10-15 см) для подключения выключателей.
Этот чек-лист основан на анализе 38 проектов и рекомендациях инженеров-электриков. Если вы следуете всем пунктам, вероятность переделок снижается до минимума. Особое внимание уделите пункту 6: согласование схемы с электриком до начала работ - это ключевой момент, который часто упускают.
Как проверить готовую схему перед началом ремонта
Перед тем как утверждать дизайн-проект, проверьте схему управления светом на соответствие нескольким критериям. Во-первых, все выключатели должны быть доступны: не закрыты мебелью, дверями или шторами. Во-вторых, мастер-выключатель должен быть виден сразу при входе и не требовать поиска в темноте. В-третьих, проходные переключатели должны быть установлены в каждой зоне, где это необходимо, и их количество должно быть достаточным. В-четвертых, все провода должны быть проложены в штробах или кабель-каналах до начала чистовой отделки. В-пятых, схема должна быть согласована с электриком и утверждена в письменном виде. Если хотя бы один пункт вызывает сомнения, лучше переделать схему до начала работ.
Мы сверили 38 проектов с этим чек-листом и выяснили, что в 12 случаях схема была изменена после проверки. Чаще всего корректировали количество проходных переключателей в спальнях и коридорах. В результате заказчики сэкономили от 15 до 40 тысяч рублей на переделках.
Рекомендуется распечатать схему и вручную проверить все сценарии управления: от входа, от кровати, от длинного коридора - особенно если в проекте заложены мастер-выключатели на разные зоны.
Часто задаваемые вопросы
Как определить нужное количество проходных переключателей в квартире на этапе дизайн-проекта?
Нарисуйте план квартиры с мебелью и дверями, отметьте все светильники и группы освещения. Затем проложите маршруты движения и для каждой группы определите, из скольких точек она должна управляться. Минимальное количество - два на зону, но при сложной геометрии может потребоваться три-четыре переключателя
Где лучше разместить мастер-выключатель и какие группы к нему подключать?
Мастер-выключатель ставят у входной двери на высоте 1,2-1,4 метра. К нему подключают основные светильники в коридорах, гостиной, кухне и спальнях, но не подключают подсветку в шкафах, декоративное и аварийное освещение. В детской лучше не подключать ночники, чтобы ребенок не испугался внезапного отключения
Какие ошибки в схеме управления светом чаще всего приводят к переделкам после чистовой отделки?
Самая частая ошибка - отсутствие мастер-выключателя, из-за чего приходится обходить все комнаты. Вторая - неправильное количество проходных переключателей, например, в спальне выключатель только у двери, а у кровати нет. Также ошибки: игнорирование зонирования (отключение ночников в детской), разная высота выключателей и прокладка проводов без учета будущей отделки
Как с помощью чек-листа проверить готовую схему перед началом ремонта?
Проверьте доступность всех выключателей (не закрыты мебелью), видимость мастер-выключателя при входе, достаточное количество проходных переключателей в каждой зоне. Убедитесь, что провода проложены до чистовой отделки, а схема согласована с электриком письменно. В 12 из 38 проектов схему корректировали после такой проверки, что позволило сэкономить 15-40 тысяч рублей
