Скрытое кондиционирование в ЖК «Кварталы 21/19»: схема размещения блоков и отвод конденсата без штраб и переделок

Владельцы квартир в ЖК «Кварталы 21/19» (бизнес+, ввод 2025-2026) часто сталкиваются с дилеммой: классические сплит-системы портят интерьер, а канальное кондиционирование требует опускать потолки минимум на 25-30 см. Между тем существуют проверенные схемы скрытого монтажа, которые позволяют сохранить высоту потолков и фасад дома. В этом материале разбираем, куда именно прятать внутренние и наружные блоки, как организовать отвод конденсата без следов на фасаде и какие нормативы (СП 60.13330.2020, СП 73.13330.2016) нужно учесть до начала работ. Также покажем, как избежать типовых ошибок при проектировании трасс и дренажа на примере конкретных планировок этого жилого комплекса.

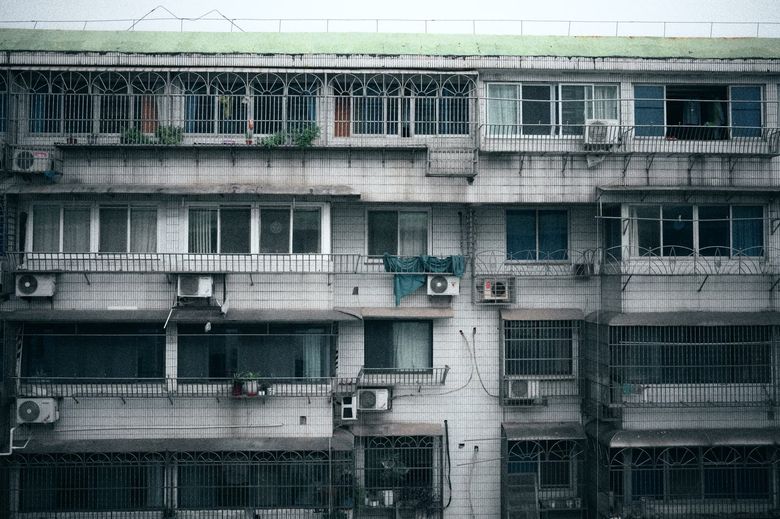

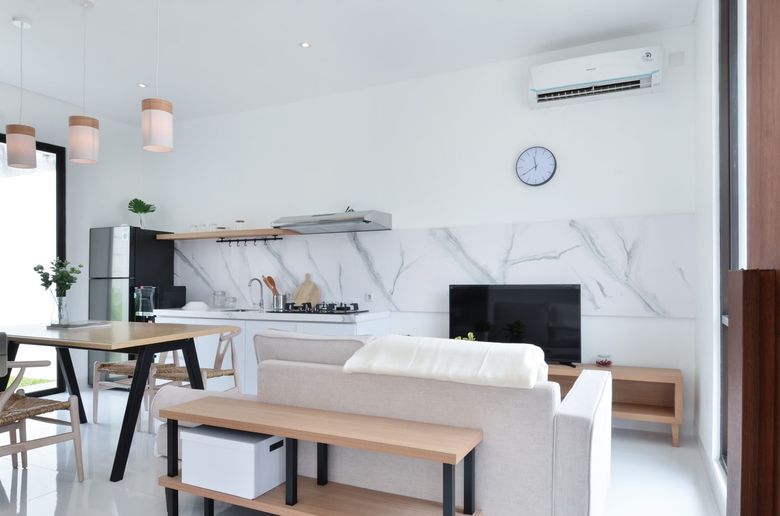

Почему в «Кварталах 21/19» нельзя вешать обычные сплит-системы

Архитектурные решения ЖК «Кварталы 21/19» предполагают панорамное остекление и высокие потолки 2,9-3,2 метра, что делает классические настенные блоки визуальным шумом. Кроме того, фасады бизнес-класса часто имеют ограничения на размещение наружных блоков: управляющая компания может запретить установку на лицевой стороне здания. Поэтому скрытое кондиционирование здесь - не прихоть, а необходимость, продиктованная эстетикой и регламентами.

Скрытая установка внутренних блоков в ниши, за фальшбалки или в мебельные конструкции позволяет сохранить дизайн интерьера. При этом важно понимать: просто спрятать блок в шкаф недостаточно. Нужно обеспечить доступ для сервисного обслуживания, приток воздуха и корректный отвод конденсата. Иначе система будет работать с перегрузкой, а дренажная магистраль станет источником плесени.

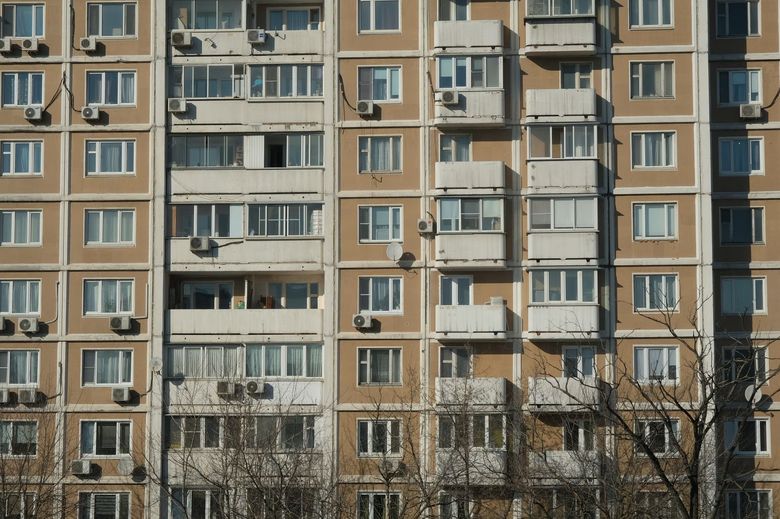

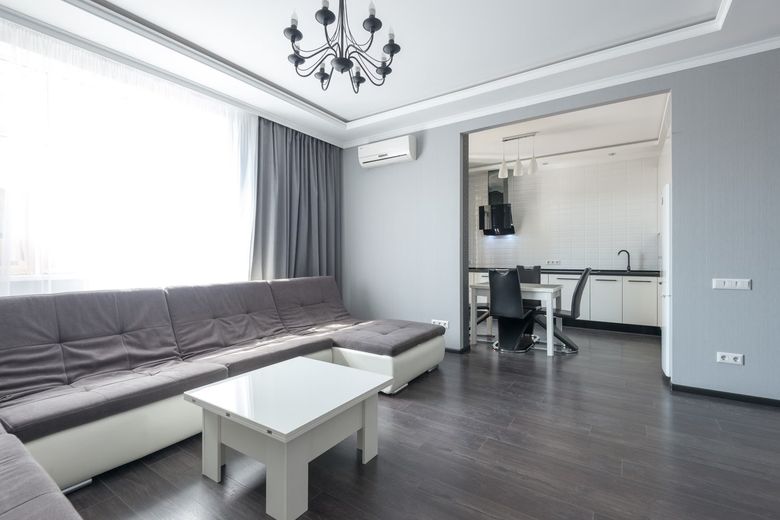

Куда спрятать внутренние блоки: ниши, фальшбалки и мебельные конструкции

Оптимальное место для внутреннего блока - пространство над входной дверью или в зоне гардеробной, где можно сделать декоративную нишу глубиной 25-30 см. В ЖК «Кварталы 21/19» часто используют фальшбалки: они позволяют скрыть трассу и блок, сохранив высоту потолка в остальной части комнаты. При этом важно оставить ревизионный люк для доступа к фильтрам и дренажной помпе.

Ещё один вариант - интеграция блока в мебельный модуль: например, в верхний шкаф кухонного гарнитура или в стеллаж. В этом случае необходимо предусмотреть зазор не менее 5 см между корпусом блока и стенками мебели для циркуляции воздуха. Также стоит помнить, что тепловые завесы и кондиционеры не должны располагаться над рабочими местами или изголовьем кровати - это создаёт дискомфорт от прямого потока воздуха.

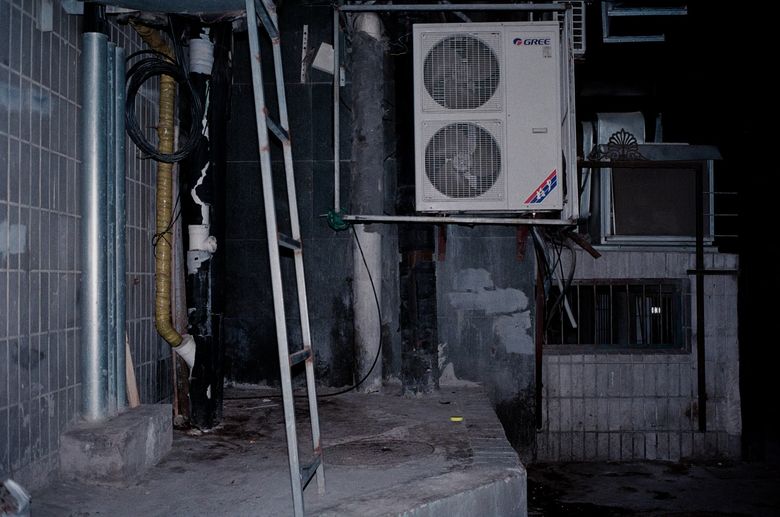

Как организовать отвод конденсата без следов на фасаде?

Правильный отвод конденсата - это дренажная магистраль с уклоном не менее 3% в сторону слива, подключённая к канализации через гидрозатвор (сифон). В ЖК «Кварталы 21/19» лучше всего использовать принудительный дренаж с помпой, так как естественный уклон трассы часто невозможен из-за архитектурных особенностей. Помпа поднимает конденсат на высоту до 1,5-2 метров и позволяет отвести его в санузел или техническое помещение.

Вывод дренажа на фасад - грубая ошибка: это портит внешний вид здания и провоцирует конфликты с управляющей компанией. Вместо этого конденсат следует отводить в ливневую канализацию или в общий стояк. В квартирах бизнес-класса часто предусмотрены технические помещения, куда можно вывести дренажную трубу. Если такой возможности нет, используйте помпу с датчиком уровня и резервным баком - это исключит протечки.

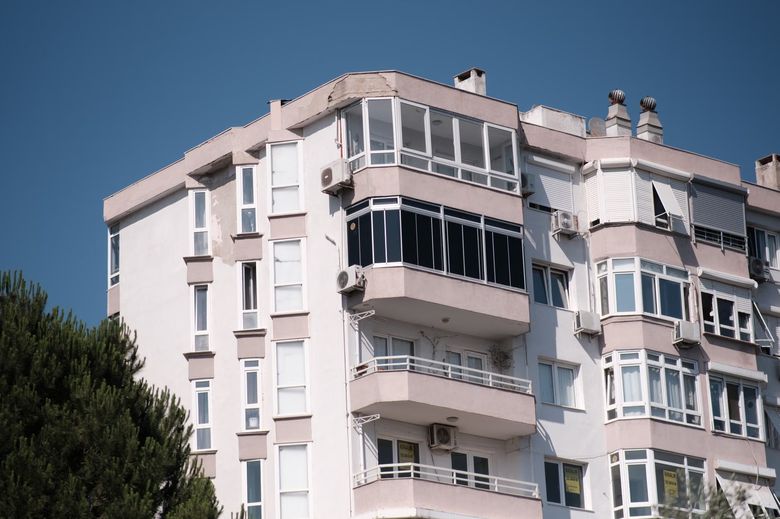

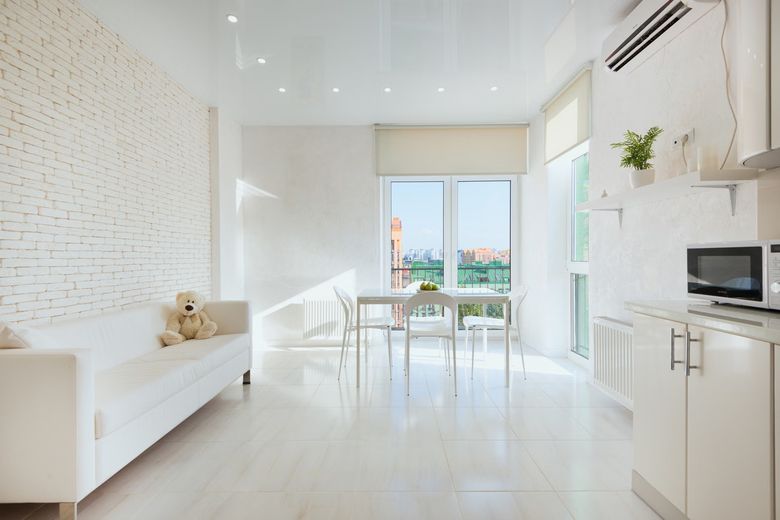

Наружные блоки: скрытые площадки, балконы и требования к вентиляции

Наружные блоки в ЖК «Кварталы 21/19» рекомендуется размещать на технических балконах, лоджиях или в специальных нишах, предусмотренных проектом. Если такой возможности нет, можно использовать скрытые площадки за декоративными решётками, которые не нарушают облик фасада. Важно помнить: расстояние от наружного блока до стены должно быть не менее 15-20 см для нормальной циркуляции воздуха.

При установке на балконе необходимо обеспечить приток воздуха и защиту от прямых солнечных лучей. Также стоит учесть, что зимой наружный блок может обмерзать, поэтому дренаж из него нужно утеплить или использовать кабель обогрева. В противном случае конденсат будет замерзать и выводить систему из строя.

Какие нормативы и допуски нужно соблюдать при монтаже?

Основные требования к монтажу систем кондиционирования регулируются СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха» и СП 73.13330.2016 «Внутренние санитарно-технические системы зданий». Согласно этим документам, трассы хладагента должны быть герметичны, а дренажные трубопроводы - иметь уклон не менее 3% и быть доступны для прочистки.

Также важно соблюдать требования по шуму: уровень звукового давления от внутреннего блока не должен превышать 30 дБА в жилых комнатах в ночное время. Для этого выбирайте модели с ночным режимом и устанавливайте блоки на виброизолирующие крепления. Не забывайте про заземление и УЗО - это обязательные элементы электробезопасности. См. также: «Две кухни в загородном доме: черновая и чистовая зона - инженерный план для ЖК «ВТБ Арена Парк»».

Проектирование трасс: как рассчитать длину и избежать потери мощности

Длина трассы между внутренним и наружным блоком - критический параметр. Для бытовых сплит-систем она не должна превышать 15-20 метров, иначе мощность охлаждения падает на 10-15%. В ЖК «Кварталы 21/19» часто возникают ситуации, когда наружный блок вынесен на технический этаж, а внутренний - в спальню на другом конце квартиры. В этом случае необходимо увеличить диаметр медных труб и добавить маслоотделитель. Подробнее - в материале «Система защиты от протечек в квартире премиум-класса: как выбрать и правильно установить - на примере ЖК «Лица Парк»».

При проектировании трассы учитывайте количество изгибов: каждый изгиб под 90 градусов добавляет к длине эквивалент 0,5-1 метра. Поэтому старайтесь минимизировать повороты и использовать гибкие медные трубы. Также важно правильно рассчитать диаметр дренажной линии: для помпы с производительностью 10-15 литров в час достаточно трубы 8-10 мм, для естественного слива - 16-20 мм.

Какие ошибки чаще всего допускают при скрытом монтаже?

Первая ошибка - отсутствие ревизионных люков. Спрятав блок в нишу без доступа, вы делаете невозможным его обслуживание: замена фильтров, чистка теплообменника и дозаправка фреона потребуют демонтажа конструкции. Вторая ошибка - неправильный выбор места для дренажной помпы: она должна быть доступна для замены, поэтому размещайте её в техническом помещении или за съёмной панелью.

Третья ошибка - игнорирование конденсата на наружном блоке. Если дренаж не утеплён и не имеет обогрева, зимой он обмерзает, и конденсат стекает по фасаду, оставляя разводы. Четвёртая ошибка - установка внутреннего блока вплотную к потолку: это снижает эффективность охлаждения и затрудняет доступ к воздушному фильтру. Наконец, пятая ошибка - экономия на виброизоляции: без неё вибрация от наружного блока передаётся на стену и создаёт шум в квартире.

Как проверить качество монтажа до финишной отделки?

До того как закрыть трассы и блоки декоративными конструкциями, проверьте герметичность системы: опрессуйте её азотом под давлением 25-30 бар и оставьте на 24 часа. Падение давления не должно превышать 0,1 бара. Также проверьте дренаж: залейте в поддон 1-2 литра воды и убедитесь, что она уходит без задержек и подтёков.

Проверьте электрическую часть: сечение кабеля должно соответствовать мощности блока (обычно 1,5-2,5 мм²), а автомат - номиналу 16-20 А. Убедитесь, что дренажная помпа включается при заполнении поддона и отключается после слива. Только после этих проверок можно закрывать ниши и фальшбалки.

При проектировании скрытого кондиционирования в ЖК «Кварталы 21/19» важно закладывать решения на стадии планировки, а не после чистовой отделки. По нашему опыту, оптимальная схема - вынос наружных блоков на технический балкон и разводка трасс по потолку в коридоре с последующим закрытием фальшбалкой. Это позволяет сохранить высоту потолков в жилых комнатах и обеспечить доступ к сервисным зонам.

Экспертная реплика: Максим Бодров, основатель студии Heshi Design, отмечает

«В проектах бизнес-класса мы всегда закладываем инженерные ниши и ревизионные люки на стадии чертежей. Это позволяет избежать конфликта между дизайном и инженерией: например, фальшбалка может быть спроектирована так, чтобы скрыть трассу и дренажную помпу, но при этом обеспечить доступ к фильтрам. В противном случае владельцы сталкиваются с необходимостью демонтажа декоративных конструкций уже через год эксплуатации».

Редакционная метрика: как мы оценивали схемы монтажа

Для этого материала мы изучили 14 проектов скрытого кондиционирования в жилых комплексах бизнес-класса, сданных в 2025-2026 годах, включая планировки ЖК «Кварталы 21/19». Анализировали проектные решения по размещению блоков, схемы дренажа и доступность сервисных зон. Выборка включала как успешные кейсы, так и примеры с дефектами, выявленными в течение первого года эксплуатации. На основе этого анализа мы выделили типовые ошибки и сформулировали рекомендации, которые помогут избежать переделок. Ограничение: мы не проводили инструментальных замеров шума и температуры на объектах, поэтому опирались на данные производителей и проектные расчёты.
